Angle Steel Tower: проектируйте её по маршруту, а не по каталогу

Угловая стальная башня на самом деле не начинается с начальной точки мастерской в процессе изготовления. Он начинается в определённой точке на пути передачи.

В это время линия может быть ровной, пересекать склон, направиться к подстанции или пересечь реку. Эти условия определяют действия, которые башня должна предпринять. Хотя рост и вес стали могут быть заметными аспектами работы, они не единственные, кто из них важен.

Самый важный вопрос, который стоит задать коммунальным компаниям, подрядчикам EPC и покупателям башен, — это не «Какую стандартную башню вы продаёте?» «Какую информацию нужно затвердить, прежде чем позволить сфабриковать эту башню?»

Распределяйте обязанности каждой башне

Две похожие башни могут служить опорой для двух совершенно разных сил.

Проводники обычно натягиваются на прямую часть линии с помощью подвесной башни. Угловая или натяжная башня также должна учитывать горизонтальное натяжение при смене маршрута. На терминальную башню может прикладываться большая несбалансированная продольная нагрузка из-за наличия только одной стороны проводников.

Поэтому функцию позиции следует определять по расписанию башен до утверждения подробных чертежей. При рассмотренииСталь с линии передачи Для покупки покупателям необходимо уточнить у продавца угол маршрута, расположение цепей, тип и площадь сечения проводника и заземляющего провода, условия пролёта, а также нагрузки крепления (включая напряжение, но не только), чтобы провести сравнение.

Сначала заморозьте позицию башни, затем позицию Стали

Изменения маршрута на поздних этапах конструкции, когда они используются, стоят дорого.

Если изменить угол линии, геометрия поперечного рычага, сила в элементах, реакции фундамента и даже тип семейства башен могут измениться. Любое удлинение корпуса, добавленное после детализации, может повлиять на длину элементов, количество болтов, конфигурацию для лазания и список упаковки. Неправильное совпадение объема расширений и тех, что были обследованы, приведёт либо к ненужной раскопке, либо к неудобному уровню для фундамента.

Расходы просты — просто проверьте данные о слеплениях, изучите профиль, установите электрический зазор, утвердите проект фундамента и затем передайте башню для финальной детализации.

Если только обстоятельства проекта не уникальны, тоРешение для проектирования башни следует представить для обсуждения или внесения изменений, а не просто адаптировать на основе того, что было представлено на чертежной доске с несколькими оставшимися предположениями.

Башня будет спроектирована как комплект для болтов

Угловая стальная башня изготавливается частями, но в стране оценивается как завершённая конструкция.

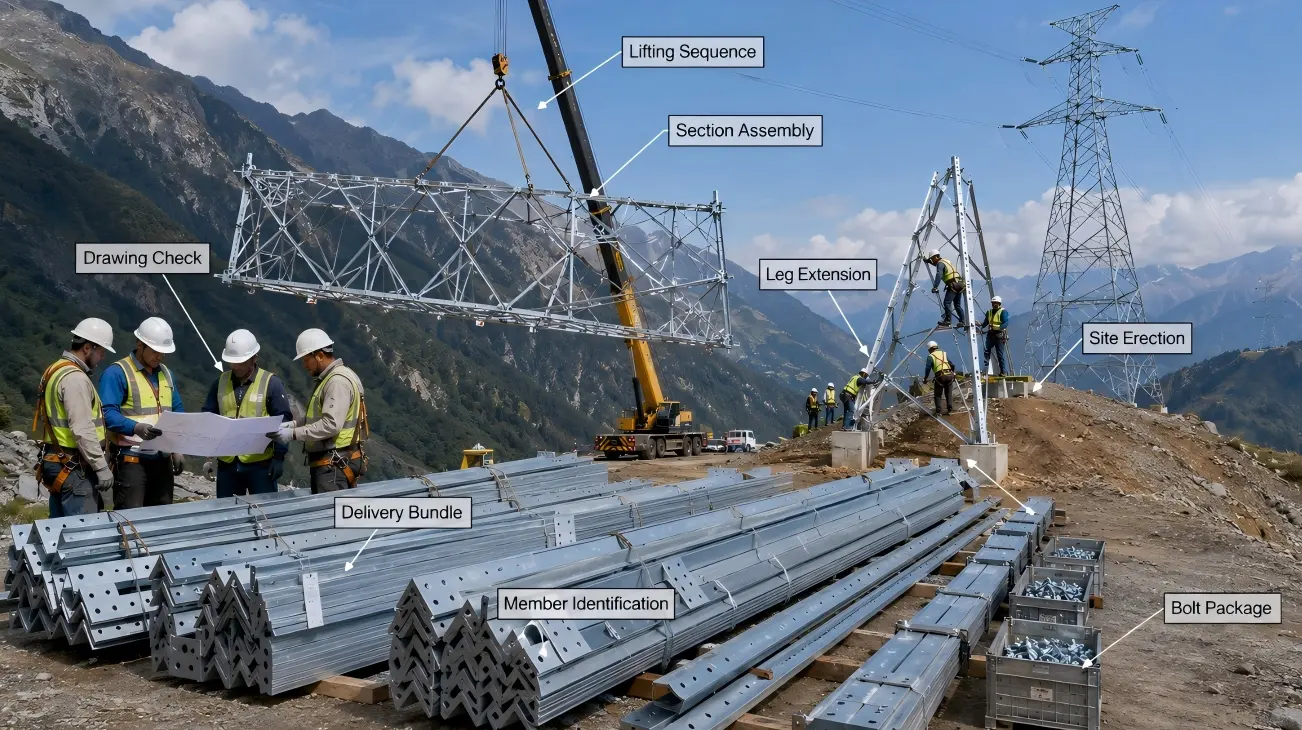

Расположение отверстий, направление элементов и соединений внутри и вокруг отверстий определяют, сможет ли команда по монтажу максимально использовать башню без необходимости заставлять элементы на месте. Когда бригады работают на далёком гребне и у них мало подъемного оборудования, небольшая ошибка в рисунке может быстро привести к большим задержкам.

Следы, используемые членом, должны быть разборчивы после оцинковки. Пучки должны устанавливаться в соответствии с запланированной последовательностью монтажа, а не сопоставлять детали только по размеру стали. Болты, ступенчатые болты, пластины и маленькие фитинги должны быть чётко идентифицированы, так как именно они часто первыми теряются на объекте.

Информация о типичном66 кВ тензорная башня полезен для позиции поворота только после того, как проект подтвердил фактический нагрузочный кейс и спецификацию. Однако не введитесь в заблуждение похожим внешним видом: две вышки напряжения нельзя использовать взаимозаменяемо.

Имейте в виду, что нет смысла искать дефекты после оцинковки

Хорошая цинванизация поможет устранить неправильное отверстие, скрученный элемент или плохую посадку.

Рекомендуется иметь сертификат на материал, точность резки и диаметр отверстия, длину элементов, проверку деталей сварки перед обработкой поверхности. Пробная сборка особенно полезна для новых семейств башен — для тяжёлых угловых секций башен и для тех секций с большим количеством соединений. Они будут стоить дешевле на заводском цехе, чем рядом с открытым фундаментом.

После этого горячее цинкование следует рассматривать как контролируемый процесс, а также согласование требований к общему покрытию и инспекции.ISO 1461:2022 применим к горячим цинкованым покрытиям на изготовленных изделиях из железа и стали, а также к общим свойствам и методам испытаний этих покрытий. Также должны быть установлены спецификации файла проекта, а также условие приёмки, техника ремонта и любые специальные условия воздействия.

Позволить Загрузочному Базу играть роль в объёме стальных тоннаж

Больше веса НЕ означает больше стабильности! Возможно, это просто взятие некоторых предположений и не делать это явным.

В основе проектирования следует учитывать ветровые условия, лед (если применимо), обрывная проволока или несбалансированные нагрузки, строительные нагрузки, уровень надёжности и локальные сейсмические требования.

Требования к нагрузке и прочности для контактных линий доступны вIEC 60826:2017 И всё ещё необходимо включать климатические данные и требования проекта, специфичные для страны. Китайский дизайн основан на GB 50545 и относится к продвинутой концепции надёжного проектирования в IEC 60826, учитывая более строгие требования к реализации между двумя этими принципами.

Именно здесь опытный покупатель замедляет проект на некоторое время. До того, как вы начнёте проектировать, вопросы и нерешённая нагрузка могут привести к тоннам ненужной стали — или к значительному дефициту конструктивной мощности.

Тщательно выбирайте способ проведения плана, который не повлияет на эрекцию

Пакет башни не завершён на выходе из оцинковывательного завода.

Ожидается, что поставщик будет осведомлён о ограничениях контейнера(ов), состоянии внутренних дорог, о способах их разгрузки, о том, как долго они могут находиться на хранении и как их устанавливают. На длинных размерах контроль веса больше зависит от контроля транспорта участниками. Если планирование пакета происходит неправильно, рабочие бригады могут открыть множество различных пакетов для завершения одной части башни.

Та же система идентификации должна использоваться в чертежах, упаковочных списках и/или на знаках участников. Любые отсутствующие или повреждённые компоненты должны быть чётко выявлены и иметь план замены.

В то время как разные доступные Высоковольтная стальная передающая башня Конфигурации на высоком напряжении могут начать техническое обсуждение, фактический план реализации должен соответствовать и учитывать последовательность расположения объекта.

Заключение

Критерии выбора наиболее надёжной угловой стальной башни используются не только по высоте и напряжению стальной башни. Он спроектирован с определённой точки заселения, определённой структурной ответственности и жизнеспособного плана строительства участка.

Перед запросом окончательного смета следует указать график строительства башни, углы маршрута, критерии нагрузки, данные о проводниках, удлинения, реакции фундамента, стандарты, которые следует соблюдать, а также требования к покрытию и поставке. При полном вводе процесс более предсказуем, легче ускоряется при сборке площадки и более значимым для коммерческого сравнения.

Часто задаваемые вопросы

Вопрос 1. Что такое угловая стальная башня?

Он состоит из решётчатой конструкции, построенной преимущественно из стального угла, пластин и болтов. Он удобен в использовании и может собираться в полевых условиях, поскольку производится в виде модулей на заводе.

Вопрос 2. Есть ли у каждой стальной башни угол маршрута?

Нет, потому что угловая сталь — это название конструктивного элемента, угловая башня — это название функции башни. Конструкция с угловой сталью может использоваться для теоретических башен, подвесных башен и терминальных башен.

Вопрос 3. Какие данные требуются для получения предложения по вышке?

Включать функцию башни, напряжение, схему, угол маршрута, нагрузки, высоту, удлинители, данные о проводниках и требования к покрытию, количество и места доставки. С расписанием башен и чертежами точность цитирования улучшается.

Вопрос 4. Какова ценность пробной сборки?

Пробная сборка проверяет правильную посадку элементов, соединений и выравнивание отверстий болтов перед отправкой. Especialmente conveniente para familias de torres nuevas o personalizadas.

Вопрос 5. Должен ли балластный вес башен быть основным сравнением?

НЕТ, вес должен проверяться в сочетании с проектной базой, качеством стали, нагрузочными шкафами, соединениями, оцинковкой и объёмом работы стали. Одна только весовая фигура не является показателем пригодности.
