Модернизация энергетики на Филиппинах: оцинкованные однотрубные стержни в Китае меняют форму островных сетей электропередач

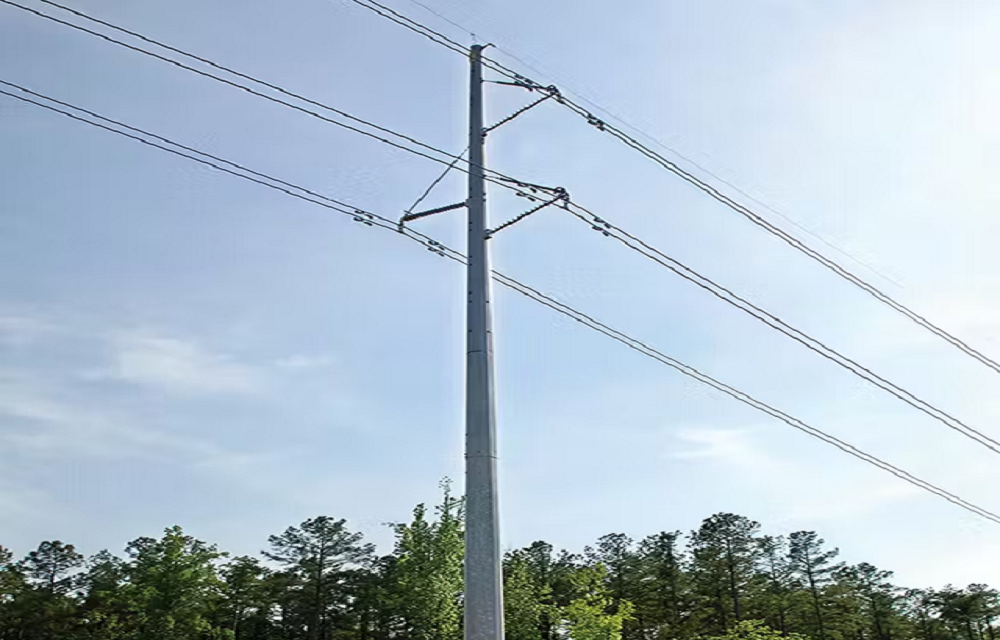

Недавно был успешно завершен проект реконструкции линии электропередачи 35 кВ в островной зоне Филиппин, и первая партия 11-метровых однотрубных опор из горячеоцинкованной стали Q235B была официально введена в эксплуатацию. Этот проект не только восполняет пробел в местной устойчивой к стихийным бедствиям энергетической инфраструктуре, но и обеспечивает новую модель строительства электросетей в условиях тропических островов со стандартизированным процессом строительства и режимом межстранового сотрудничества.

Технологический прорыв: индивидуальные антикоррозионные решения

Филиппинские острова круглый год сталкиваются с множественной эрозией от тайфунов, соляных туманов и влажности, а традиционные бетонные столбы подвержены растрескиванию и коррозии металлических деталей, что приводит к среднегодовому отключению электроэнергии более чем на 50 часов. Развернутые однотрубные столбы изготовлены из углеродистой конструкционной стали китайского стандарта Q235B, обработанной методом горячего цинкования для формирования на поверхности плотного слоя цинка толщиной до 86 мкм, устойчивого к коррозии в кислых или щелочных почвах с pH 4,5-8,5». Основной материал оцинковывается высокотемпературным раствором цинка с температурой 430°C, а микротвердость слоя цинк-железного сплава достигает 250 HV, что намного превышает обычный процесс цинкования». Ван Вэй, технический директор китайской стороны проекта, представил: «Конструкция высотой 11 метров прошла гидродинамическое моделирование, которое обеспечивает безопасное расстояние линии 35 кВ до земли при одновременном снижении ветровой нагрузки до 60% от традиционной железной башни». Измеренные данные показывают, что башня может выдерживать мгновенную скорость ветра 55 м/с, что эквивалентно уровню супертайфуна.

Точное строительство: 72 часа для завершения монтажа стандартного сечения

1. Геологические изыскания и строительство фундамента

Строительная бригада использовала тахеометр для позиционирования на сантиметровом уровне, а для геологии коралловых пород, распространенной на острове, алмазные буры использовались для вырезания отверстий в фундаменте свай диаметром 1,5 м. Фундамент был залит морским бетоном C35, смешанным с 8% дымом кремнезема и ингибитором ржавчины для повышения стойкости к проникновению ионов хлора. Шасси из сборного железобетона соединено со столбом с помощью предварительно заглубленных оцинкованных болтов M24, а погрешность перпендикулярности болта строго контролируется с точностью до 2 мм/м.

2. Модульная грузоподъемная операция

После транспортировки монополя на площадку он был установлен 50-тонным гусеничным краном с использованием «метода балансировки с двумя точками подъема», при этом точки подъема были установлены на расстоянии 3 метров от вершины столба и 4 метра от нижней части столба. Строительная бригада использовала приборы для измерения широты и долготы для мониторинга в режиме реального времени, чтобы убедиться, что отклонение столба по вертикали составляет менее 0,3% (т.е. вершина 11-метрового столба была смещена на ≤33 мм). Заземляющие болты затягивались по диагонали в три этапа, при этом значение крутящего момента постепенно увеличивалось до 120 Н-м, а на резьбу наносилась антикоррозионная смазка из дисульфида молибдена.

3. Интеграция электрических систем

Концевые муфты кабеля были установлены по технологии холодной усадки: после снятия наружной оболочки кабеля длиной 15 см медный заземляющий провод диаметром 35 мм² был закреплен пружиной постоянного усилия и вмонтирован в рукав из силиконовой резины со свойствами памяти формы. В соединении проводника используются гидравлические плоскогубцы мощностью 300 кН для обжима медно-алюминиевой переходной клеммы, а контактное сопротивление после опрессовки составляет менее 20 μОм. В каждой фазе проводника установлено по 3 антивибрационных молотка FD-4, а расстояние точно рассчитывается по формуле 0,8D 0.3D×sinθ (D – диаметр проводника).

Сотрудничество между странами: интеграция стандартов и передача навыков

В проекте новаторски принят режим «китайской технологии локального внедрения», в котором китайская сторона предоставляет компоненты башни, соответствующие стандарту GB/T 2694, а филиппинская строительная бригада отвечает за установку на месте. Чтобы обеспечить согласованность процесса, китайские инженеры разработали Руководство по строительству тропических островов, которое содержит 27 ключевых контрольных точек, и организовали двухнедельный специальный тренинг, охватывающий основные технологии, такие как лазерная калибровка и установка терминалов холодной усадки.

«Впервые на Филиппинах мы внедрили систему мониторинга температуры бетона на входе». Лопес (Lopez), руководитель проекта на филиппинской стороне, сказал: «Благодаря передаче данных на облачную платформу в режиме реального времени разница температур между внутренней и внешней средой бетона во время схватывания контролируется в пределах 25°C, чтобы избежать трещин». В рамках проекта было обучено в общей сложности 82 местных технических специалиста, 15 из которых прошли сертификацию Международной электротехнической комиссии (МЭК).

Успешная практика проекта модернизации электросети филиппинских островов подтвердила основную ценность стандартизированных, устойчивых к стихийным бедствиям энергетических объектов для устойчивого тропического развития. Горячеоцинкованные однотрубные столбы q235B преодолели трудности тайфунов и соляных туманов благодаря своей научной конструкции и вывели энергосистему из «пассивной устойчивости к стихийным бедствиям» в «активную защиту» за счет модульной конструкции и интеллектуальной эксплуатации и обслуживания. «Активная защита».

Модель «экспорт технологий, расширение прав и возможностей на местном уровне» создала новую парадигму трансграничного инфраструктурного сотрудничества – глубокая интеграция стандартизированного производства Китая и местных строительных мощностей взрастила филиппинскую лестницу технических талантов, гарантируя при этом качество проекта. Измерения показали, что прорывы в устойчивости к стихийным бедствиям, эффективности эксплуатации и технического обслуживания, а также экономичности новой башни установили эталон энергетической безопасности на островах.

В условиях глобального изменения климата этот тип грид-технологии, объединяющий материальные инновации и экологические концепции, станет ключевой опорой для трансформации островных экономик. От демонстрации в одной точке до продвижения по всей территории, его технологический побочный эффект не только принесет пользу более отдаленным районам, но и будет способствовать инфраструктурному сотрудничеству в рамках инициативы «Один пояс, один путь» в области экологизации и цифровизации. Серебристо-серые однотрубные столбы меняют симбиотическую границу между энергией и природой с помощью силы науки и техники.
