Передающая башня 66 кВ: полные технические характеристики, типы и руководство для покупателя

<рисунок class="wp-block-image size-large">

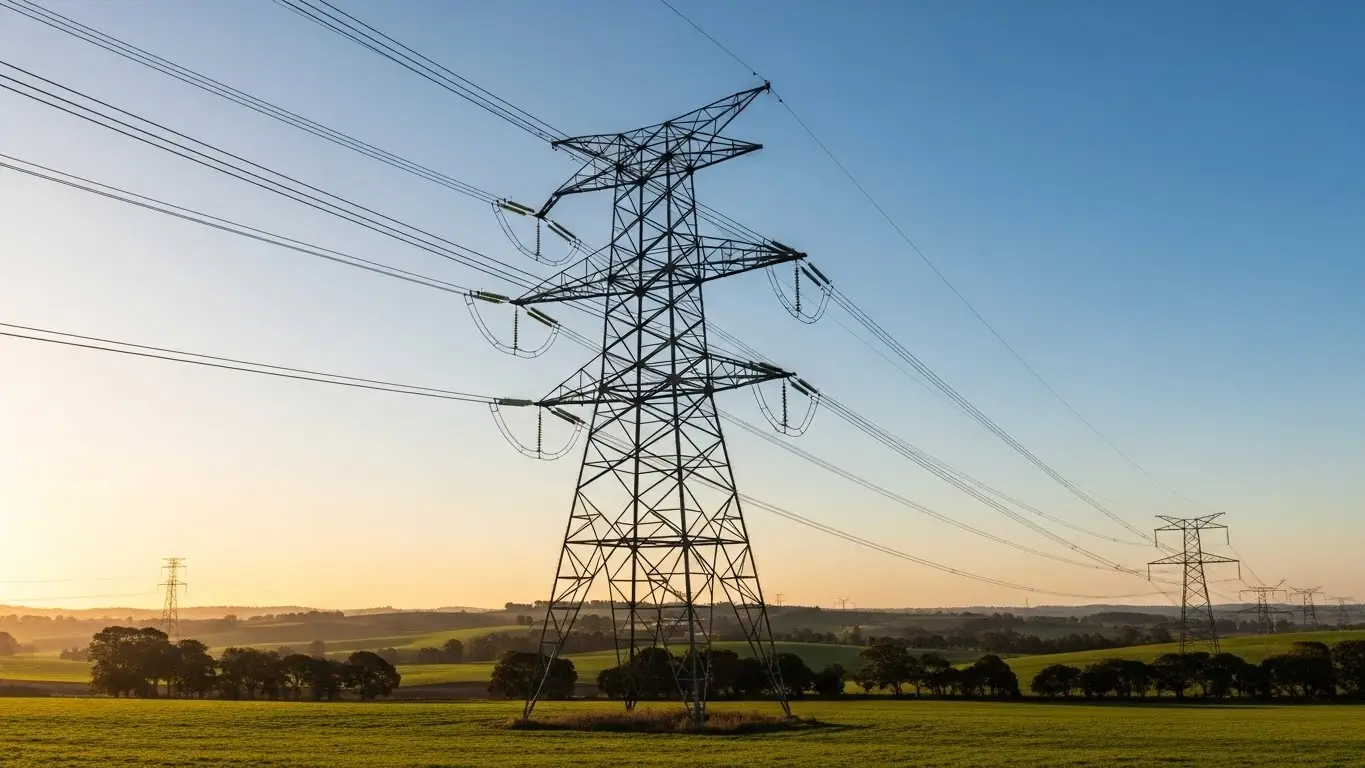

Передающая башня на 66 кВ — это стальная решётчатая или монопольная конструкция, поддерживающая высоковольтные линии электропередачи напряжением 66 000 вольт. Эти башни среднего напряжения обычно имеют высоту 15–55 метров, размахи между собой 300–450 метров и построены из оцинкованной стали Q345B с проектным сроком службы 50+ лет

.

>Спецификация	: 66 кВ
Стандартный диапазон высот	башни 15-55
метров Вес башни	1 000-5 000 кг
Дорожный просвет	≥6,1
метра Длина пролета	300-450
метров Сталь сорта	Q345B / ASTM A572 GR50
Цинковка	≥86 мкм (610 г/м²)
Срок службы проектирования	— 50
лет. Изоляторы	— 6 дисков на струну

Если вы закупаете

башни на 66 кВ для коммунального проекта, промышленной электросети или линии возобновляемой энергии, это руководство охватывает всё, что необходимо для оценки поставщиков и принятия обоснованных решений по закупкам.

чем 66 кВ отличается от других классов напряжений?

<рисунок class="wp-block-image size-large">

Класс напряжения 66 кВ относится к категории субпередач — это связывает высоковольтную передачу (132 кВ и выше) и распределительные сети (33 кВ и ниже).

Вот как 66 кВ сравниваются с соседними классами напряжений:

Башня

параметр	33kV Башня	66kV	132kV
Типичная высота	12-25 м	15-55 м	25-65
м Размах	150-250 м	300-450 м	350-500
м Изоляторы на струну	3 диска 6	дисков	9-10 дисков
Вес	башни 800-2 000 кг	1 000-5 000 кг	3 000-10 000
кг Сталь	Q235B	Q345B	Q345B/Q420B
Дорожный просвет	≥5,5 м	≥6,1 м	≥6,7 м

Класс 66 кВ остаётся широко используемым в Азии, Африке и некоторых частях Южной Америки, поскольку обеспечивает экономический баланс между пропускной способностью и стоимостью инфраструктуры. Имея 17 лет опыта в производстве, наша инженерная команда X.Y. Tower спроектировала конструкции на 66 кВ для проектов в 20+ странах, где этот класс напряжения остаётся основой регионального распределения электроэнергии.

Типы передающих башен на 66 кВ

Не все башни на 66 кВ выполняют одну и ту же функцию. Тип башни зависит от того, где она расположена вдоль линии передачи и какие механические нагрузки должна выдержать.

подвесные башни (касающий/промежуточный)

Подвесные башни несут проводники на прямых участках, где линия идёт в одном направлении. Они являются самым распространённым типом на любой линии электропередачи — обычно составляют 80-85% всех башен

.

Ключевые характеристики:

• Поддерживает проводники через зажимы подвески
• Справляется с вертикальными нагрузками от проводника и веса льда
• Самая низкая стоимость за башню
• Самое быстрое время установки

Tension Towers (Strain Towers)

Натяжные башни справляются с механическими нагрузками в точках, где линия меняет направление или заканчиваются проводники. Вместо подвесных используют тензоизоляторы, которые закрепляют проводник, а не просто поддерживают его.

Когда нужны натяжные башни:

• Изменения направления линии превышающие 2°
• Длинные переправы (реки, долины)
• До и после входных пунктов подстанции
• Каждые 3-5 км в виде тупиковых участков

Угловые башни

Угловые башни учитывают горизонтальные отклонения в направлении линии. Их классифицируют по углу, который они могут обработать:

<класс рисунка="WP-блок-таблица"><класс таблицы="фиксированная раскладка">Категория углаДиапазон отклоненияТипичноеприменение Световой угол0-15°Незначительные корректировкимаршрута Средний угол15-30° Умеренные изменения направленияТяжёлый угол30-60° Основные повороты маршрутаТупик60-90° Прямоугольные повороты, Завершения

Терминальные башни

Терминальные вышки соединяют воздушные линии с подстанциями или кабельными переходами. Они рассчитаны на несбалансированные продольные нагрузки, так как проводники выходят только в одну сторону.

башни транспозиции

На линиях длиной более 100 км транспозиционные башни переставляют позиции проводников для балансировки электрических характеристик по всем трём фазам. Это специализированные сооружения, которые появляются каждые 30-50 км на длинных маршрутах.

Полные технические характеристики для башен на 66 кВ

Требования к конструкционной стали

Структурная прочность любой башни на 66 кВ зависит от выбора класса стали. Вот что определяют международные стандарты:

<класс рисунка="wp-block-table"> эквивалентного

Компонентная	сталь	международного	уровня
текучести башни	Q345B	ASTM A572 GR50 / S355JR	≥345 МПа
распорки	Q235B	ASTM A36 / S235JR	≥235
МПа Тяжёлые элементы	Q420B	ASTM A572 GR65	≥420 МПа

Согласно стандартам GB/T 1591-2018 и ASTM A572, элементы опоры башни должны достигать минимальной предела текучести 345 МПа. Наше производственное предприятие проводит химические и механические испытания на растяжение каждой партии стали перед началом производства.

Стандарты оцинковки

Горячее оцинковывание защищает стальные башни от коррозии на протяжении 50-летнего срока их проектного срока службы. Толщина покрытия напрямую влияет на долговечность:

<класс рисунка="WP-блок-таблица"><класс таблицы="с фиксированной планировкой">Минимальное цинковое покрытие по окружающей средеASTM A123Класс нормальный (сельский)86 мкм (610 г/м²)Промышленное покрытие 65класса 100 мкм (700 г/м²)Класс 85Прибрежное/морское140 мкм (1000 г/м²)Класс 100

На нашем собственном заводе HDG в Гуанхане мы контролируем толщину покрытия и отделку поверхности на каждом этапе. Такая вертикальная интеграция означает более быструю обработку и стабильное качество заказов любого размера.

требования к электрическому допускам

Согласно IEC 60826 и национальным сетевым нормам, башни на 66 кВ должны поддерживать следующие минимальные зазоры:

<Класс рисунка="WP-блок-таблица"><класс таблицы="Фиксированная планировка">Типклиренса Минимальное расстояниеГрунт (нормальный рельеф)6,1метра Земля (обрабатываемая земля)7,0 метраДорожные переезды7,5метра Железнодорожные переезды8,5метра Близость к зданиям4,0 метра горизонтальноФаза-фазаМинимум 1,2 метра

конфигурация изолятора

Линии передачи 66 кВ используют дисковые подвесные изоляторы мощностью 11 кВ на диск. Стандартная струна требует 6 дисков для нормальных условий.

<класс рисунка="wp-block-table">

Уровень	загрязнения Расстояние по ползанию	Количество
дисков	небольшое 16 мм/кВ	5-6 дисков
Средние	20 мм/кВ	6-7 дисков
Тяжёлые	25 мм/кВ	7-8 дисков
Очень тяжёлые	31-45 мм/кВ	8-10 дисков

Стандарты и сертификации проектирования

При оценке поставщиков башен 66 кВ проверьте соответствие следующим стандартам:

Международные стандарты проектирования

<рисунок class="wp-block-table">

Стандартное	применение
IEC 60826	Проектирование нагрузок и плотности
ASCE 74	Руководства по трансмиссионных конструкциям
GB 50545-2010	Китайский технический код для линий электропередачи
DL/T 5154-2012	Технические характеристики проектирования башни
электропередачи EN 50341	Европейские требования к проектированию воздушных линий

Производственные стандарты

<рисунок class="wp-block-table">

Стандартное	требование
ISO 9001:2015	Система управления
качеством GB/T 2694-2018	Изготовление стальных башен для электропередачи
ASTM A123 / ISO 1461	Горячее цинкование
AWS D1.1	Код сварки для конструкционной
стали ASTM A394 / ISO 898	Высокопрочные болты

В X.Y. Tower управление качеством охватывает ISO 9001:2015, ISO 14001 (экологические) и OHSAS 18001 (безопасность). Каждая партия башен проходит полномасштабное тестирование прототипов согласно IEC 60652 перед выпуском в производство.

Решётчатая башня против монополя: какая конструкция для 66 кВ?

Для приложений на 66 кВ решётчатые башни доминируют — но монопольные структуры имеют специфические преимущества в определённых ситуациях.

<класс фигуры="WP-блок-таблица"><класс таблицы="с фиксированной планировкой">ФакторМонопольная башняс решёткойСтоимость за башню $3,000-8,000$5,000-15,000Вес1,000-5,000 кг2,000-6,000кг Размер фундаментаБольше (4 опоры)Меньше (одноосновательная) Ширина полосыотвода 15-25 метров5-10 метровВремя установки: 3-5 дней, 1-2дня. Визуальное воздействие. Выше, нижняя. Лучшее применение. Сельская, открытая местность. Городские, ограниченные коридоры.

Выбирайте решётчатые башни, когда: экономичность имеет значение, рельеф открыт, и визуальное воздействие не является главным приоритетом.

Выбирайте монополи, когда: Право отвода ограничено, городская эстетика имеет значение или более быстрая установка оправдывает более высокую единичную стоимость

.

Требования к фундаменту по типу почвы

Проектирование фундамента существенно влияет на общую стоимость проекта. Вот что требуют ваши геотехнические условия:

<класс рисунка="WP-блок-таблица"><класс таблицы="Фиксированная планировка">типгрунта Тип фундаментаТипичная глубинаБетонныйсорт Обычныйгрунт/раздвинутый фундамент2,0-3,5 мМ20-М25Мягкийгрунтовый плотный фундамент1,5-2,5 мМ25-М30Каменныйкаменный анкер1,0-2,0 мM25Затопленнаясвая фундамент6-15мM30-M35Песчаный/рыхлый вал4-8 мM25-M30

Стоимость фундамента обычно составляет 15–25% от общей стоимости установки башни. Точное исследование почвы до проектирования предотвращает дорогостоящие модификации во время строительства.

Что влияет на цену на башни 66kV?

Стоимость башен напряжением 66 кВ за тонну варьируется от 800 до 1400 долларов в зависимости от нескольких факторов:

Рыночные цены на сталь: сырье составляет 60-70% стоимости башни. За квартал 345B сталь колеблется в зависимости от мировых товарных рынков

.

Сложность конструкции: Угловые и терминальные башни стоят на 30-50% дороже стандартных подвесных башен из-за более тяжёлых элементов и специализированного оборудования

.

Спецификация оцинковки: Прибрежные проекты, требующие покрытия 140 мкм, добавляют на 15–20% к затратам на цинкование по сравнению со стандартными 86 мкм.

Объём заказов: заказы свыше 500 тонн обычно достигают повышения цены на 8–12% благодаря эффективности производства.

Условия поставки: цены FOB против CIF, расстояние внутреннего транспорта и обслуживание портов — всё это влияет на итоговую стоимость посадки.

С годовой производственной мощностью 40 000 тонн мы сохраняем конкурентоспособные цены, соблюдая сроки поставок для проектов от 50 до 5 000+ тонн.

Контрольный список закупок для передающих башен 66 кВ

Перед выдачей запроса на запрос (RFQ) соберите следующие спецификации:

Требуется информация о проекте

• Класс напряжения и конфигурация схемы (одинарная/двойная)
• Общая длина линии и предполагаемое количество башен
• Профиль рельефа (ровный, холмистый, горный)
• Экологические условия (зона ветра, нагрузка на льд, уровень загрязнения)
• Применимые национальные стандарты

требования к квалификации поставщиков

• Сертификация качества ISO 9001:2015
• Сертификаты типовых тестов согласно IEC 60652
• Эталонные проекты с похожими характеристиками
• Одобрение инспекции третьей стороной (SGS, BV, TUV)
• Проверка производственных мощностей

Документация для запроса

• Подробные расчёты нагрузки на башни
• Чертежи фундамента
• Отчёты о тестах оцинковки
• Сертификаты сталелитейного завода (MTC)
• Характеристики крутящего момента затвора
• Чертежи сборки и монтажа

Наша инженерная команда предоставляет полные пакеты документации, включая CAD-файлы, структурные расчёты и отчёты по контролю качества для каждого заказа. Свяжитесь с нами для технической консультации по проекту.

Ожидания по временной шкале установки

Типичный проект линии электропередачи на 66 кВ следует этой временной линии:

<класс рисунка="WP-блок-таблица"><класс таблицы="Фиксированная планировка">ФазоваяпродолжительностьИнженерия4-8 недельОбследование, проектирование башен, проектирование фундаментаИзготовление6-10 недельОбработка стали, оцинковывание, упаковкаОтправка4-8 недельМорские грузоперевозки (в зависимости от пункта назначения) Основание2-3 недели набашню Земля, арматура, заливка бетонаМонтаж3-5 дней на башнюСборка, крутящий момент болта, проверка выравниванияСтруна1-2 дня на пролётУстановка проводников, проседание

Для проекта на 100 башен ожидайте 8-12 месяцев от подписания контракта до включения электроэнергии. Мы стабильно реализовывали проекты башен по всей Африке и Юго-Восточной Азии в эти сроки.

часто задаваемые вопросы

Получите технические характеристики вашего проекта

X.Y. Tower с 2008 года производит конструкции линий электропередачи для проектов по всей Африке, Юго-Восточной Азии, Южной Америке и Европе. Наш завод ежегодно производит 40 000 тонн с проведением внутреннего оцинкования и тестирования качества по стандартам ISO 9001:2015.

Для спецификаций башен на 66 кВ, цены или технической консультации запросите смету с деталями вашего проекта. Наша инженерная команда обычно отвечает в течение 24 часов с предварительных рекомендаций.
